Brand: Genmitsu

Drahtloser Z-Achsen-Werkzeugsensor für CNC-Fräsen, Z-Achsen-Probe mit 3-Pin Kabel DC 5–24V, 0,02 mm Genauigkeit, kompatibel mit GRBL, Mach3 & Genmitsu App

Drahtloser Z-Achsen-Werkzeugsensor für CNC-Fräsen, Z-Achsen-Probe mit 3-Pin Kabel DC 5–24V, 0,02 mm Genauigkeit, kompatibel mit GRBL, Mach3 & Genmitsu App

SKU:  101-63-WZ5
€59,49
-Liquid error (snippets/price line 160): divided by 0 €59,49
Tax included. Shipping calculated at checkout.
  • 101-63-WZ5

Automatisierte Z-Achsen-Einstellung: Die Genmitsu Z-Achsen-Probe ermöglicht Ihrer CNC-Maschine das automatische Finden des Nullpunkts mit einer Genauigkeit von 0,02 mm – für perfekte Ergebnisse beim ersten Durchgang.

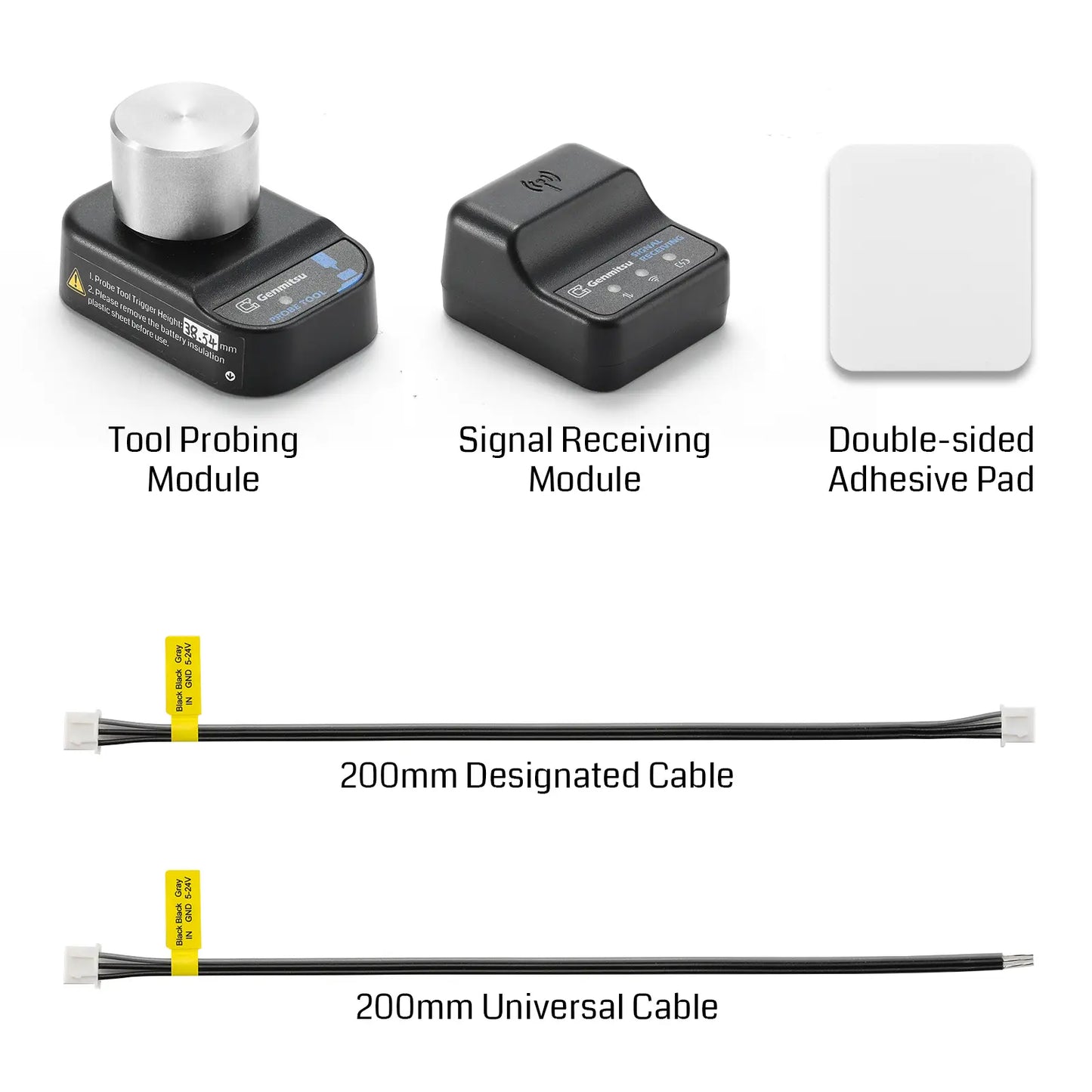

Nahtlose Genmitsu-Integration: Inklusive 200 mm XH2.54 3-Pin-Kabel, speziell für Genmitsu-Modelle: 3020-PRO MAX V2, 3020-PRO Ultra, 4040 RENO, 4040-PRO, 4040-PRO MAX. Kein Schneiden oder Löten erforderlich.

Universelle DIY-Kompatibilität: Enthält ein offenes 3-Pin-Kabel zum Anschluss an die meisten GRBL- und Mach3-Steuerungen. Hinweis: Arbeitet mit „Normally Open“ (NO) Logik.

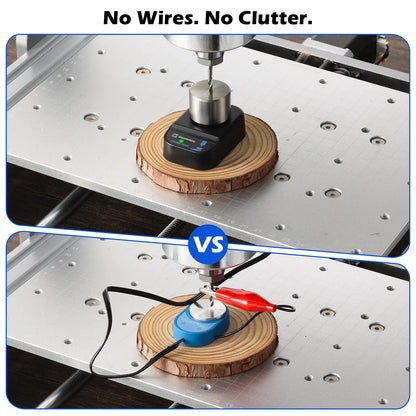

Drahtlose Freiheit: Genießen Sie einen aufgeräumten Arbeitsplatz dank stabiler Funkübertragung (bis zu 20 m Reichweite). Keine störenden Kabel oder Krokodilklemmen mehr. Funktioniert auf leitenden und nicht-leitenden Materialien, was den Werkzeugwechsel erheblich vereinfacht.

Sicherheitsdesign: Eine integrierte Feder unter der Kontaktplatte absorbiert Stöße, um einen Bruch des Fräsers zu verhindern und einen sicheren Betrieb zu gewährleisten.

Lange Lebensdauer: Betrieben mit einer CR2032-Batterie für bis zu 3.000 Anwendungen. Die Edelstahloberfläche sorgt für Langlebigkeit und Verschleißfestigkeit bei intensiver Nutzung.
View full details

Drahtloser Z-Achsen-Werkzeugsensor für CNC-Fräsen | SainSmart

Produktbeschreibung

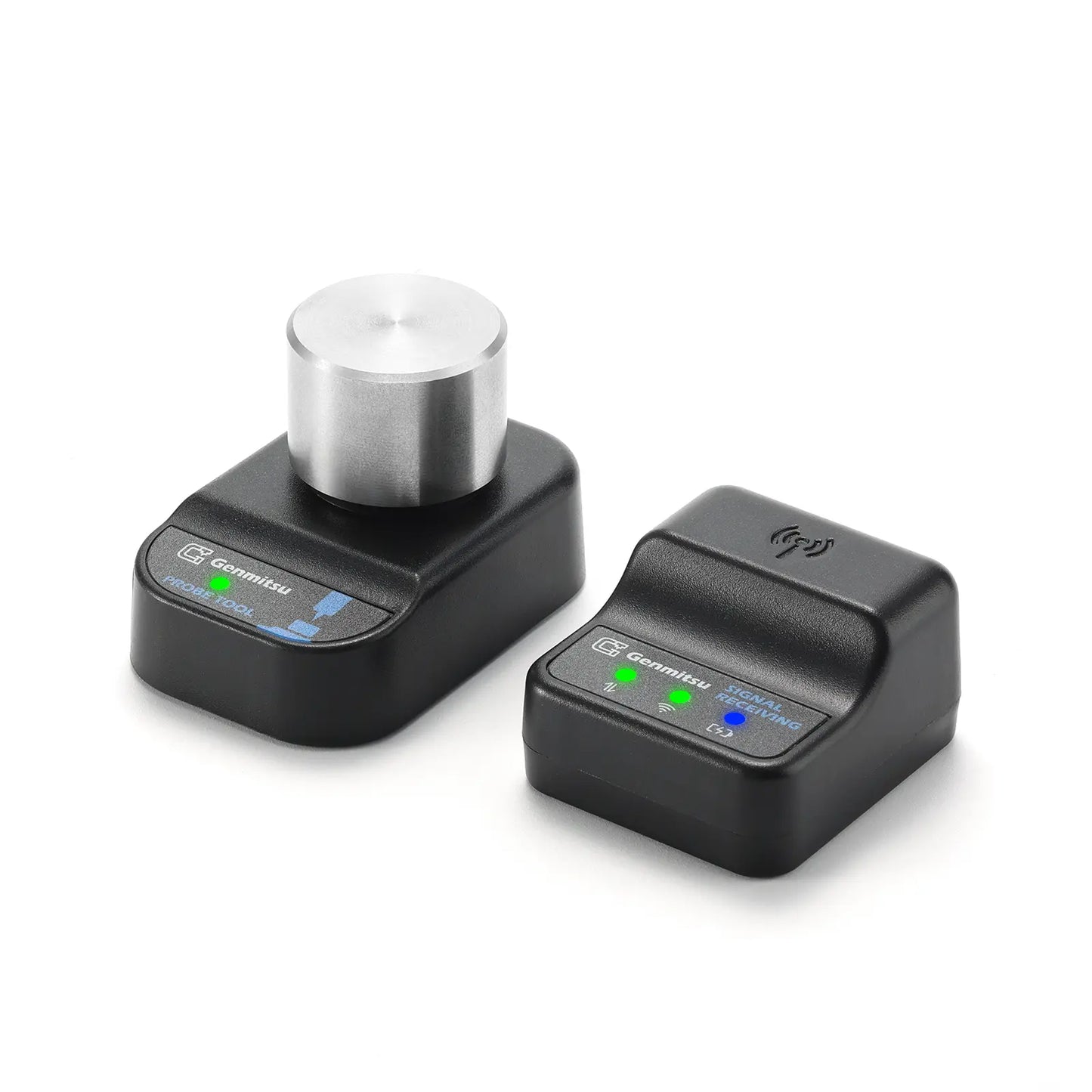

Optimieren Sie Ihren Arbeitsablauf mit dem drahtlosen Genmitsu Z-Achsen-Werkzeugsensor. Diese hochpräzise Tastsonde wurde für Desktop-CNC-Fräsen entwickelt und bietet eine Genauigkeit von 0,02 mm sowie eine Bluetooth-Reichweite von 20 m für einen kabellosen Betrieb. Sie verfügt über eine robuste Edelstahlplatte und eine Sicherheitsfeder, um Werkzeugschäden zu vermeiden. Inklusive Kabel für spezifische Genmitsu-Modelle und einem universellen 3-Pin-Header für GRBL/Mach3-Systeme (5-24V). Effizient betrieben mit einer CR2032-Batterie für bis zu 3.000 Messungen. Perfekt für präzises Fräsen.

Software-Kompatibilität

Software-Kompatibilität

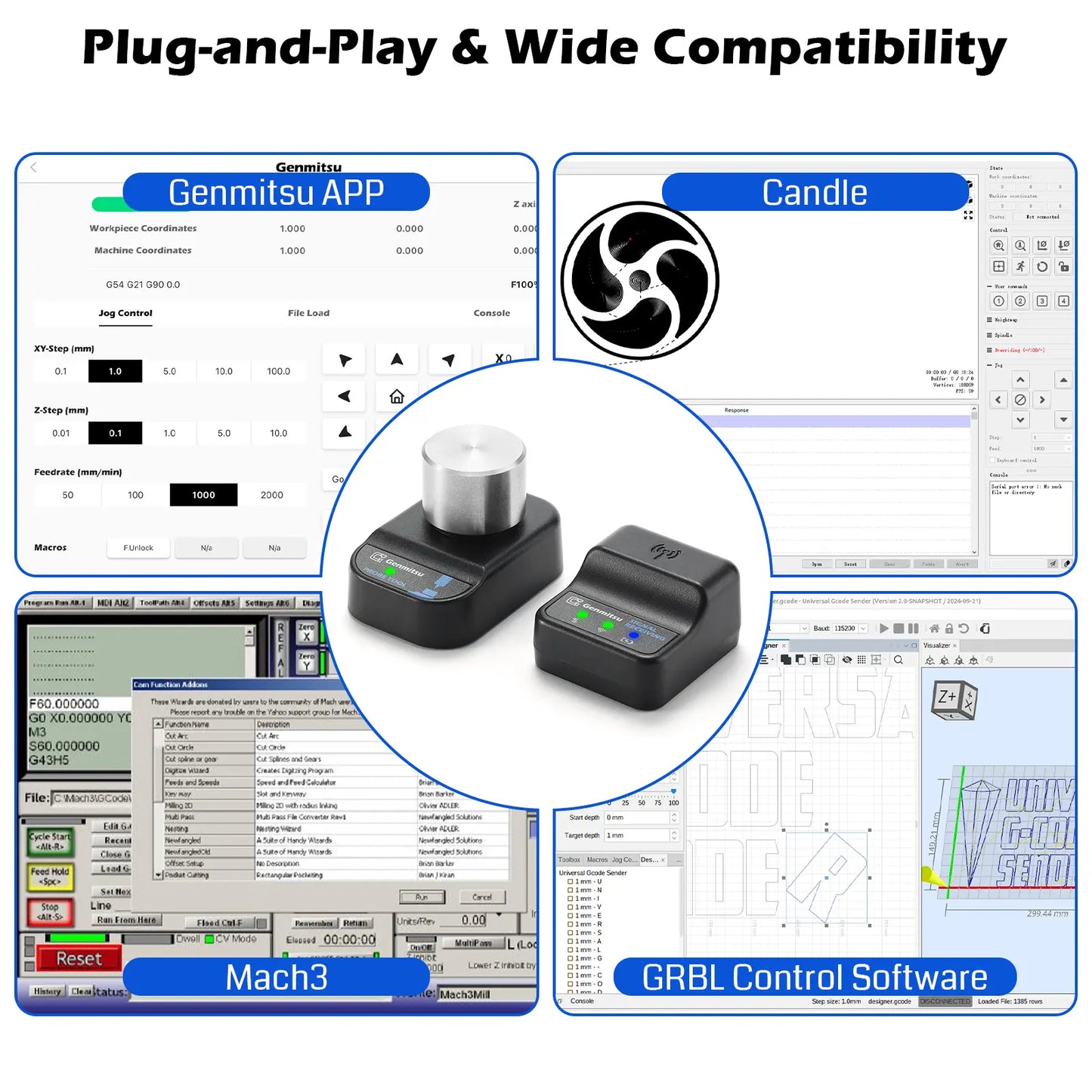

Der drahtlose Werkzeugsensor kann direkt über die Genmitsu App, Candle, UGS und andere GRBL- oder Mach3-basierte CNC-Steuerungssoftware gesteuert werden.
Einfache Bedienung

Einfache Bedienung

Eine integrierte Signalleuchte zeigt den Status der Sonde auf einen Blick an und leuchtet auf, sobald die Tastsonde aktiv ist oder ausgelöst wird.
Flexible Installation

Flexible Installation

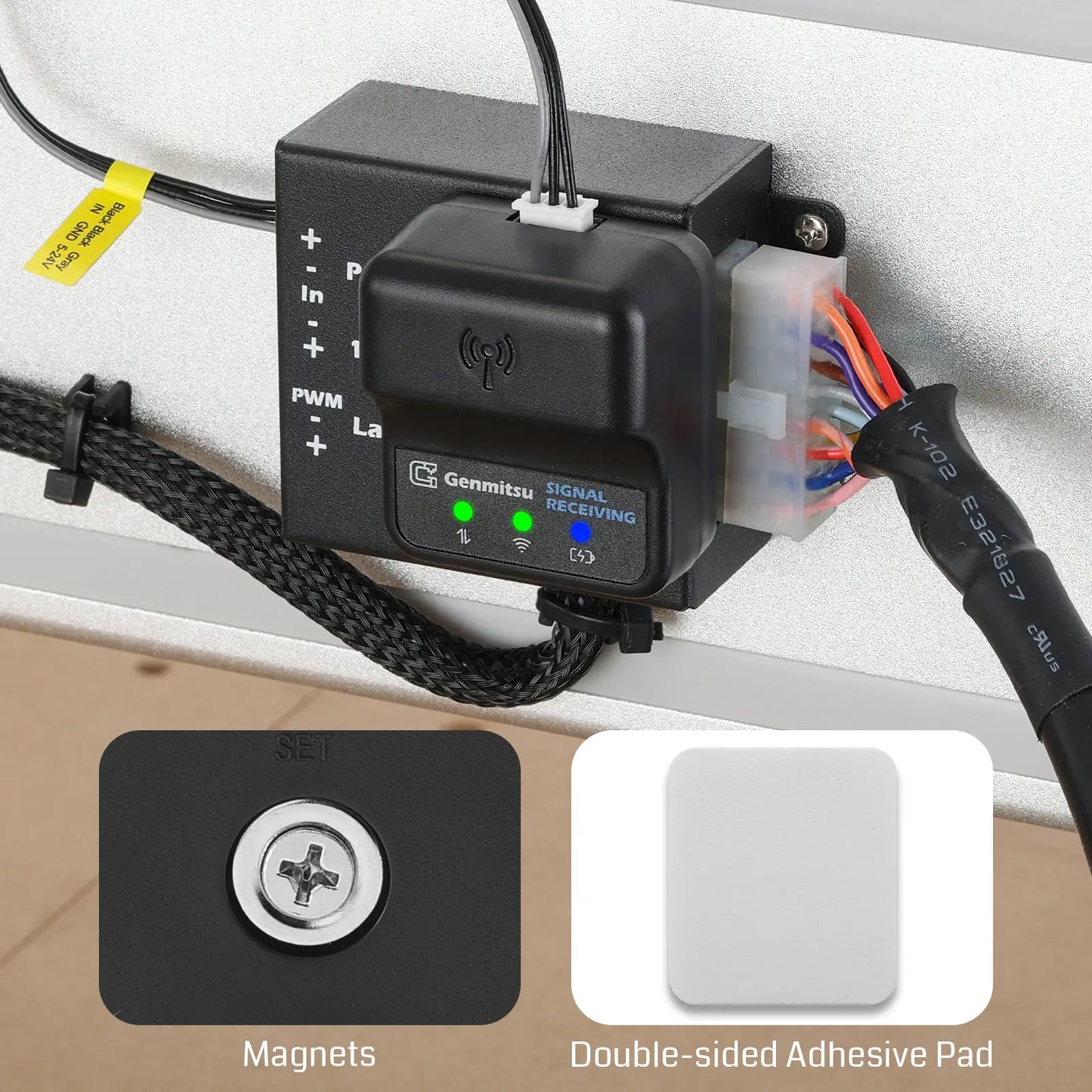

Der Funkempfänger verfügt über einen rückseitigen Magneten zur schnellen Montage auf Metalloberflächen sowie ein mitgeliefertes doppelseitiges Klebeband zur Befestigung fast überall.
Plug-and-Play

Plug-and-Play

Schnelle Einrichtung dank Plug-and-Play-Design und Schritt-für-Schritt-Anleitungen – keine komplexe Verkabelung erforderlich.

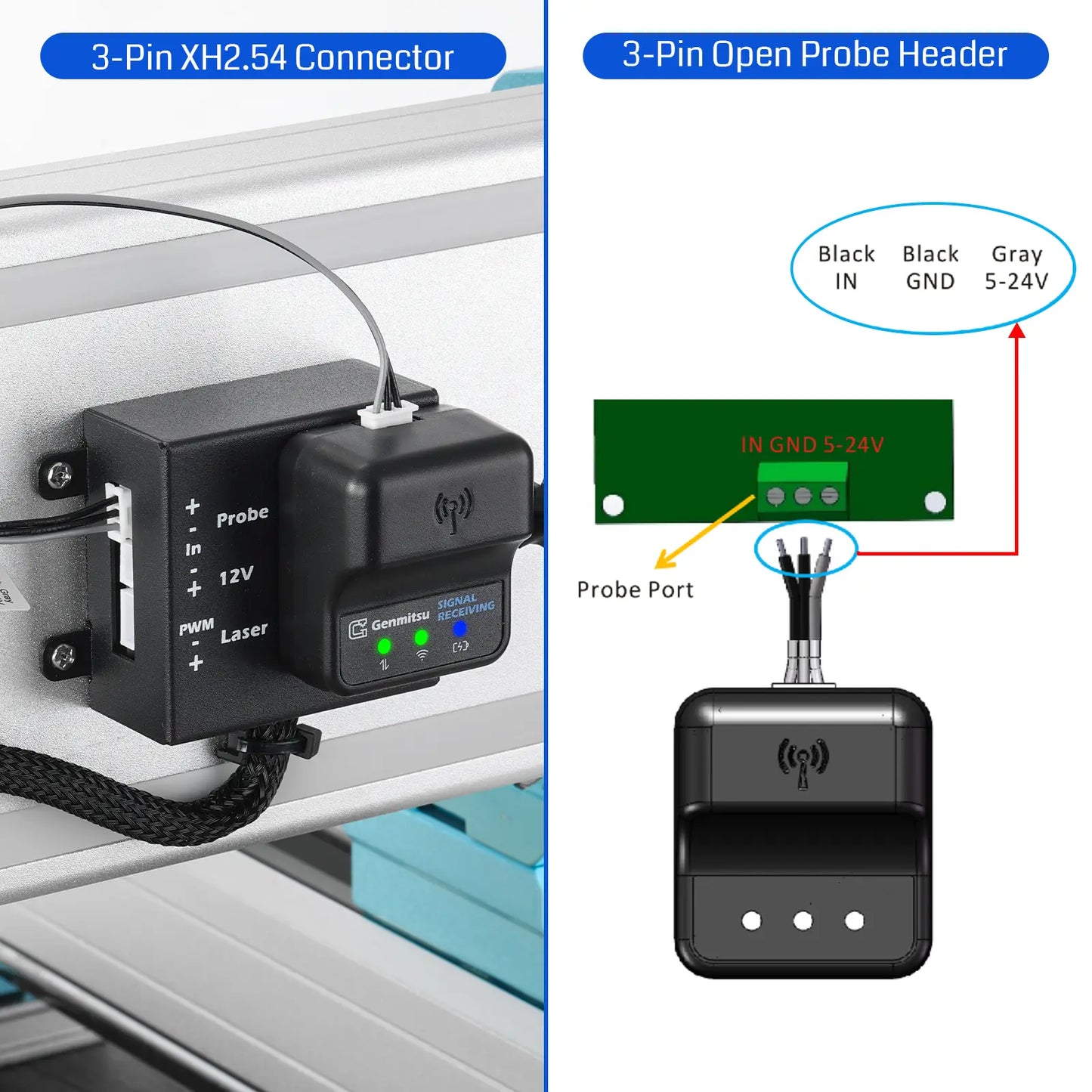

Anschluss über das Universalkabel

Kompatibel mit einem offenen 3-Pin Z-Probe-Anschluss; weicht von der oben genannten Standardverkabelung ab.

Hinweis: Die tatsächliche Verdrahtungsreihenfolge muss mit der Pinbelegung der Sonden-Schnittstelle Ihrer Steuerplatine übereinstimmen. Benutzer müssen dies entsprechend ihrer spezifischen Konfiguration anpassen. Die Schnittstellenspannung muss im Bereich von 5-24V liegen; das Überschreiten dieses Bereichs kann das Gerät beschädigen!

Universalkabel Anschluss
Software Einrichtung

Einfache Einrichtung in der Software

GSender und UGS:
Geben Sie den Höhenwert direkt unter "Z Thickness" ein.

Genmitsu APP:
Geben Sie den Höhenwert in die Parameter ein.

Candle:
Geben Sie den folgenden Code in den "Probe command" ein:

G21 G91 G38.2 Z-50 F50;
G92 Z38.25 — Höhenwert hier eingeben
G1 G90 Z40.000 F200; — Abhebhöhe der Z-Achse nach Messung
G91 G38.2 Z-50.000 F20;
G92 Z38.25 — Höhenwert hier eingeben
G1 G90 Z45.000 F200 — Abhebhöhe der Z-Achse nach Messung

Learn

    Sonden-Werkzeugmodul
    Betriebsspannung DC 5V - 24V
    Betriebsstrom Durchschnittlich 100mA, Typisch 30mA
    Funkreichweite 20 Meter
    Max. unterstützte Last 24V / 500mA
    Signalempfänger-Modul
    Betriebsspannung DC 2.4V - 3.6V
    Batterietyp CR2032
    Batteriekapazität 20mA
    Messzyklen pro Batterie Ca. 3.000 (variiert je nach Batteriezustand)
    Wiederholgenauigkeit 0,02 mm
    Kompatibilität
    XH2.54-3 Pin Kabel Genmitsu 3020-PRO MAX V2; 3020-PRO Ultra; 4040 RENO; 4040-PRO; 4040-PRO MAX;
    Offenes 3-Pin Kabel (Grau: 5-24V, Schwarz: GND, Schwarz: IN) für die meisten GRBL- und Mach3-Steuerungen. NO-Logik.
