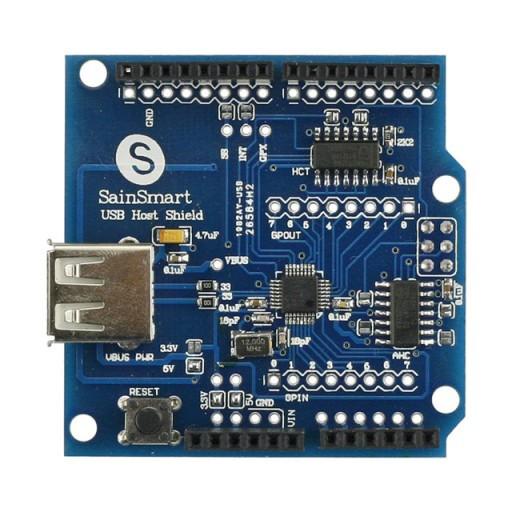

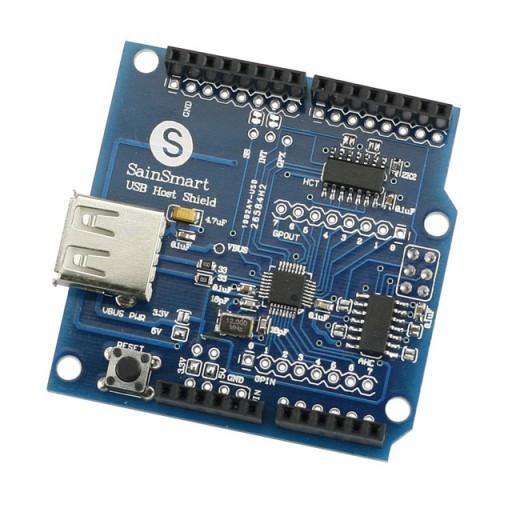

SainSmart USB Host Android ADK Shield 2.0 Arduino

Marke: SainSmart Deutschland SKU: 101-50-131
€17,99

Beschreibung:

SainSmar ADK Schild basiert auf dem Android öffnen Accessory Development Kit (ADK). SainSmart ADK-Schild hat viele zusätzliche Funktionen wie Unterstützung von sowohl 5 V und 3,3 VI / O, kleinen Formfaktor, eine bessere Platzierung der Reset-Taste, Pads für mehr Pin-Header Verwenden von SainSmart ADK Shield mit SainSmart zum Erstellen Ihres eigenen mobilen Zubehörs Die Open Source-Android-Entwicklungsplattform und SainSmart ADK Shield mit SainSmart sind eine ideale Lösung für die mobile Heimautomatisierung.

Feature:

SainSmart ADK Shield unterstützt Android-Geräte: Tablet PC v3.1 und Mobile Phone v2.3.4 und höher mit Google Open Accessories API (ADK).
SainSmart ADK Shield ist kompatibel mit SainSmart Mega 2560 - SainSmart Uno 328 - SainSmart Diecimila / Duemilanove 328.
SainSmart ADK Shield unterstützt den USB-HOST-Modus und das HUB-Protokoll.
Was ist das Android Open Accessory Development Kit?
Die Android 3.1-Plattform (ebenfalls auf Android 2.3.4 zurückportiert) bietet Unterstützung für Android Open Accessory, mit der externe USB-Hardware (ein Android-USB-Zubehör) mit einem Android-Gerät in einem speziellen "Zubehör" -Modus interagieren kann. Das mit Strom versorgte Gerät befindet sich im Zubehörmodus, das angeschlossene übergeordnete Gerät fungiert als USB-Host (versorgt den Bus und zählt die Geräte auf) und das mit Android betriebene Gerät fungiert als Gerät.
Android USB-Zubehör sind speziell auf Android-Geräte befestigen entwickelt und auf ein einfaches Protokoll (Android Zubehör-Protokoll) halten das erlaubt ihnen Android-Geräte zu erkennen, die Zubehör-Modus unterstützen. Zubehör auch 500mA bei 5V für Ladeleistung zur Verfügung stellen müssen. Viele Die Unterstützung von Android Open Accessory überwindet diese Einschränkung und ermöglicht es Ihnen, Zubehör zu erstellen, mit dem Sie interagieren können, indem Sie zulassen, dass Geräte mit Android-Unterstützung geworfen werden Das Zubehör zum Herstellen der Verbindung.

Spezifikation:

Unterstützt Android-Handys: G1, Nexus One, Nexus S, Motorola Droid X mit Android-Geräten der Version 2.3.4 und höher
SainSmart Mega 2560 - SainSmart Uno 328 - SainSmart Diecimila / Duemilanove 328 Kompatibel
1 Hardware TWI (I2C)
1 Hardware-SPI
5V / 3,3V kompatibel
Unterstützung USB HOST modus, unterstützung HUB protokoll
Die SPI-Schnittstelle ist aus der Box kompatibel zu ICSP Header machen Schild mit „Biga €? SainSmarts â €? Mega und 2560. Standardgröße Boards, wie Duemilanove, UNO, sowie Klone mit klassischen Stecker Layout bewegt worden ist, sind auch Kompatibel mit dieser Revision des Shields. Diese Kompatibilität wird auch auf Software-Ebene aufrechterhalten. Alle erforderlichen Codeänderungen werden unter Verwendung von Präprozessor-Direktiven für die bedingte Kompilierung durchgeführt.

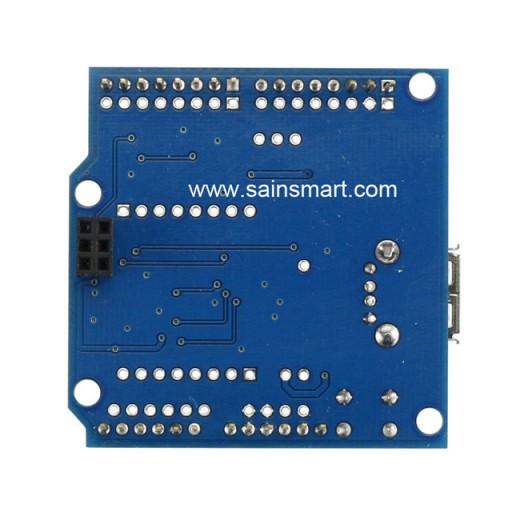

Der USB-Anschluss wurde auf die gegenüberliegende Seite der Platine verschoben. Alle externen Anschlüsse befinden sich jetzt an derselben Stelle, um das Layout des Gehäuses zu vereinfachen.
Die MAX3421E-RESET-Leitung wird nicht mehr vom dedizierten SainSmart-Pin verwaltet. Der MAX_RESET-Pin wird zwar in der aktuellen Version der USB-Host-Bibliothek noch verwendet, wird jedoch bei der nächsten größeren Überarbeitung des Codes gelöscht.
Neben „Mega-formfactorâ €? Kompatibilität, eine Verbindung zu SainSmart SPI Signale auf ICSP Stecker hat mehrere Vorteile. Vor allem in diesem Layout Spuren sind viel kürzer und als Folge arbeitet die Abschirmung zuverlässiger bei höheren SPI Geschwindigkeiten und / oder größer Signal- und Stromrauschen. Zweitens, da der 2X3-Anschluss, der mit dem Schild mitgeliefert wird, ist von ‚stackableâ €? Vielfalt ist es möglich, AVR Dragon oder andere ICSP Programmierer SainSmart während SainSmart ADK Schild montiert â €? Bild zu verbinden auf der linken Seite der Anordnung zeigt. Schließlich Stifte 11-13, durch SPI-Signale auf „Classica € besetzt? SainSmarts, sind auf Megas frei und auch ungebundenen auf dem Schild. Deshalb können sie für andere Zwecke ohne USB-Bibliothek Code-Änderungen verwendet werden .

Lieferumfang:

1x SainSmart USB HOST ADK Shield Modul

Dokument:
