DSO Serie:

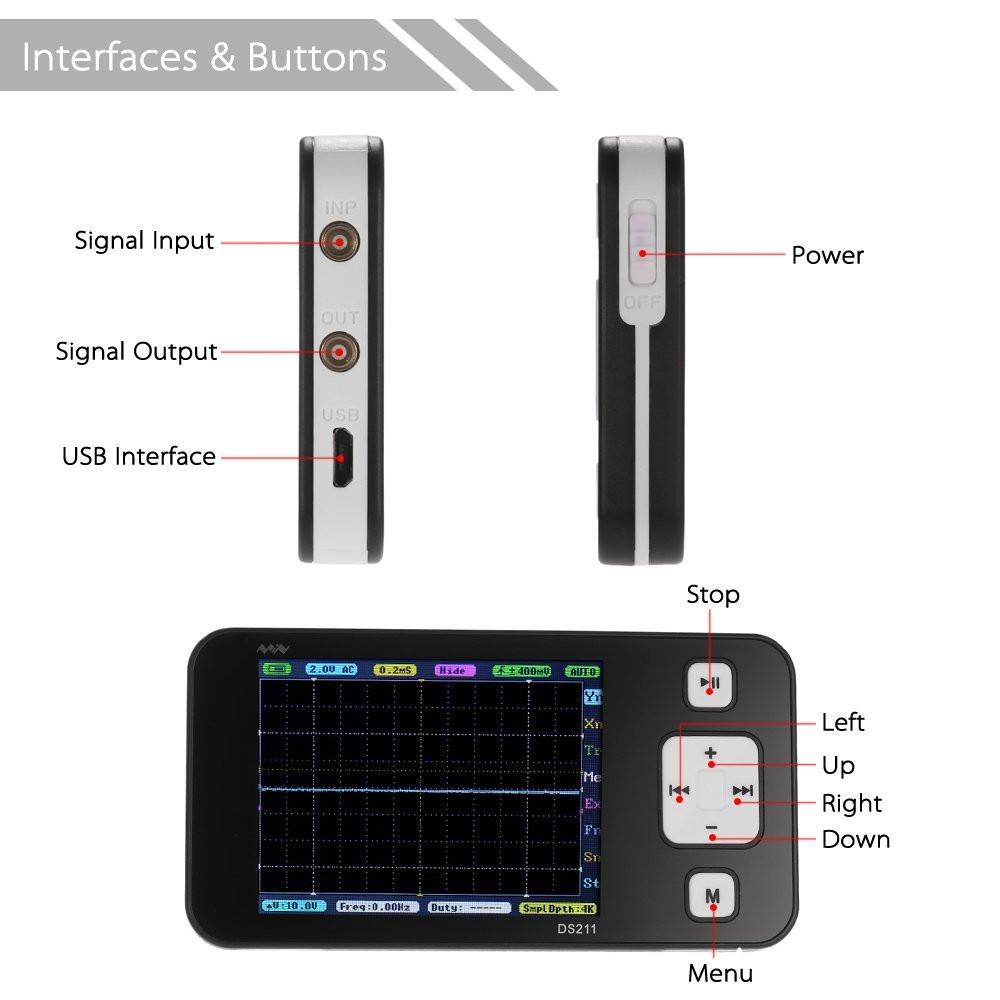

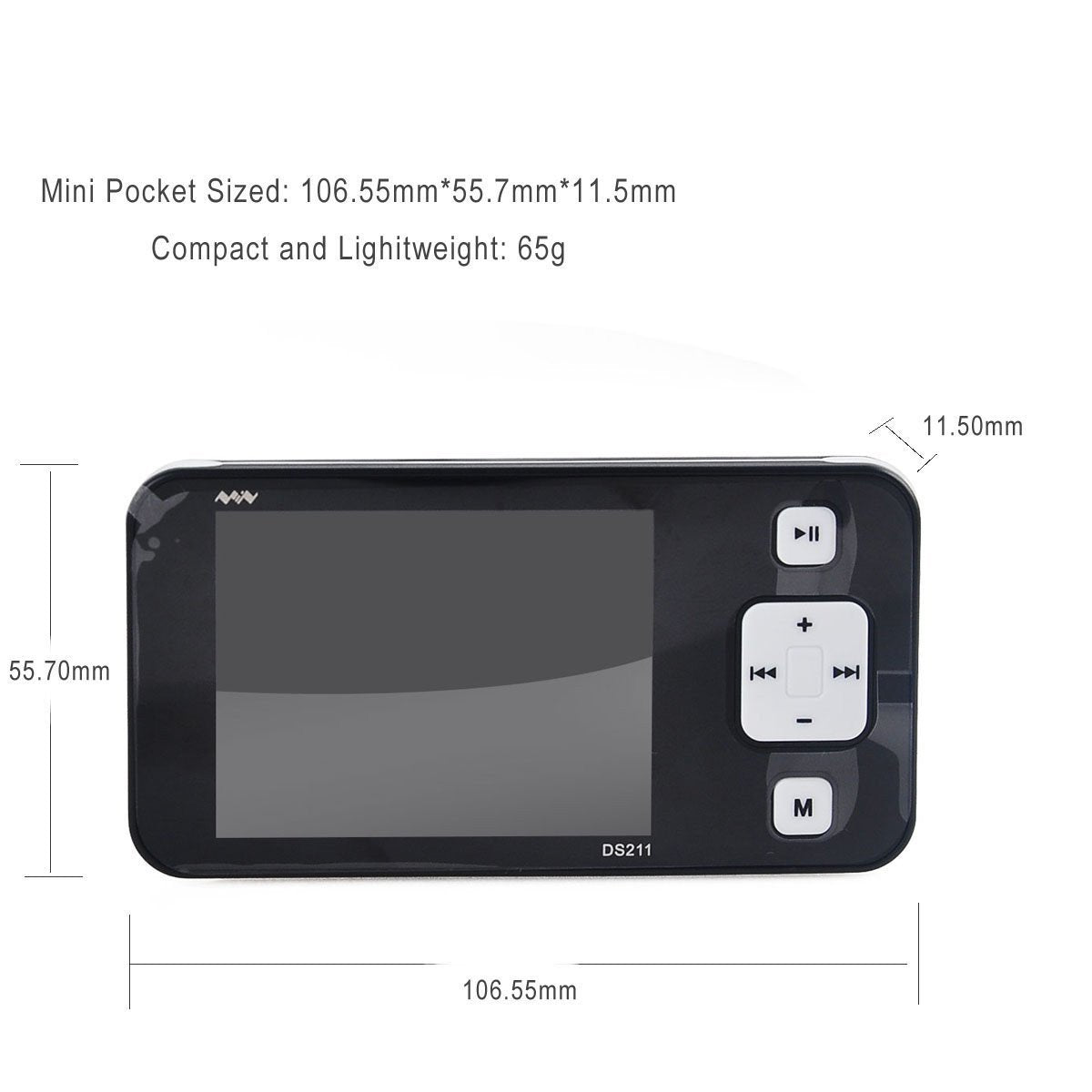

Modell | DSO Nano (DSO211) | DSO Note II (DSO202) | DSO 212 | DSO Quad (DSO203) |
MCU | STM32F103VC | STM32F303VC | STM32F303VC | STM32F103VE |
ADC | MCU internal ADC | MCU internal ADC | MCU internal ADC | AD9288 |
Kanäle | Analog channel 1 + 1 internal channel | 2 analog | 2 analog | 2 analog, 2 digital |
Analoge Bandbreite | 200KHz | 1MHz | 1MHz | 8MHz |
Max Sample Rate | 1MSa/s | 10MSa/s | 10MSa/s | 72MSa/s |
Max SpeicherTiefe | 8K | 8K | 8K | 4K |
Horizontal Empfindlichkeit | 1uS/Div~2S/Div(1-2-5sequence step) | 1uS/Div~2S/Div(1-2-5sequence step) | 1uS/Div~2S/Div(1-2-5sequence step) | 0.1uS/Div~1S/Div(1-2-5sequence step) |
Vertical Empfindlichkeit | 20mv/Div~10V/Div(1-2-5sequence step) | 20mv/Div~10V/Div(1-2-5sequence step) | 20mv/Div~10V/Div(1-2-5sequence step) | 50mv/Div~10V/Div(1-2-5sequence step) |
Eingangswiderstand | 1MΩ | 1MΩ | 1MΩ | 1MΩ |
Coupling | DC / AC | DC / AC | DC / AC | DC / AC |
Auto Adjustment Mode | AUTO_FIT | AUTO_FIT | AUTO_FIT | NO |
Calculation Waveforms | -A, RecA, A + RecA | -A,-B,A+B,A-B RecA,RecB,RecC | -A,-B,A+B,A-B RecA,RecB,RecC | -A,-B,A+B,A-B RecA,RecB,RecC |
Speicher | 8MB USB flash disk memory | 8MB USB flash disk memory | 8MB USB flash disk memory | 8MB USB flash disk memory |
APP installiert | 1 | 2 | 2 | 4 |
Operation | buttons | button,touch area | buttons,scrollers | buttons,scrollers |
USB Schnittstelle | Micro USB | Micro USB | Micro USB | Mini USB |
Batterie | 500mAh | 500mAh | 500mAh | 1000mAh |
Screen | 2.8inch | 2.8inch | 2.8inch | 3.0inch |
Screen Auflösung | 320 × 240 | 320 × 240 | 320 × 240 | 400 × 240 |
Open Source | Application layer Open-Source |
ANWENDUNG

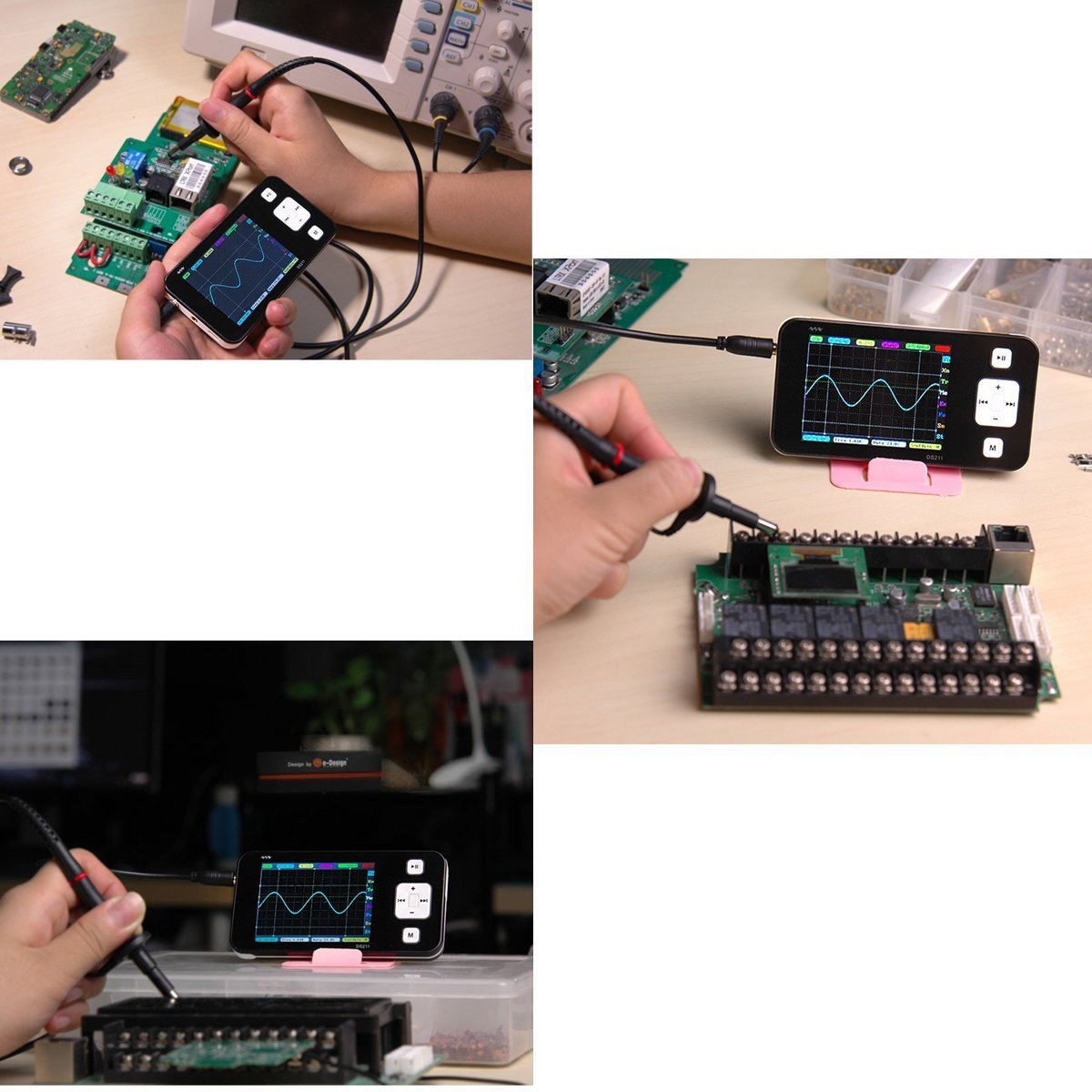

- Wartung im Freien (AC / DC-Schaltnetzteil oder Wechselrichter, Aufzug und Gebäudebrandbekämpfungsausrüstung, industrieller Steuerkreis usw.)
- Hardware-Wartung oder Software-Debugging von RS232-, RS485-, I2C-, CAN- und anderen Kommunikationsschnittstellenschaltungen, LED-Anzeige und Tastatur-Scan-Treiberschaltung, bürstenloser Motorantriebsschaltung
- Analysieren Sie Audiogeräte und -schaltungen, elektronische Spielzeuge und Fernbedienungsmodelle sowie Elektronikschaltungen für Kraftfahrzeuge
- Die akademische Nutzung bot die Möglichkeit, kleine elektronische Produkte zu entwickeln
- Signaländerungen in bestimmten Stromkreisen beobachten (z. B. Jitter der Relais- und Schaltkontakte, Lade- und Entladekurve der Batterie, Spannungsversorgung mit Lasttransientenreaktion, Messung der Temperatursensorkennlinie usw.)
- Stromversorgungsbezogene elektronische Schaltungen (SCR-Spannungsregelung, Leistungsfaktorkorrektur, elektronische Energiesparlampen, Natriumdampflampen, Dysprosiumlampe, Quecksilber-Xenonlampen, Lampenantriebsschaltung usw.)
Lieferumfang
1x Digitaloszilloskop DS211
1x Sonde (X1)
1x Inbusschlüssel
1x Selbstgedrucktes Papierhandbuch
