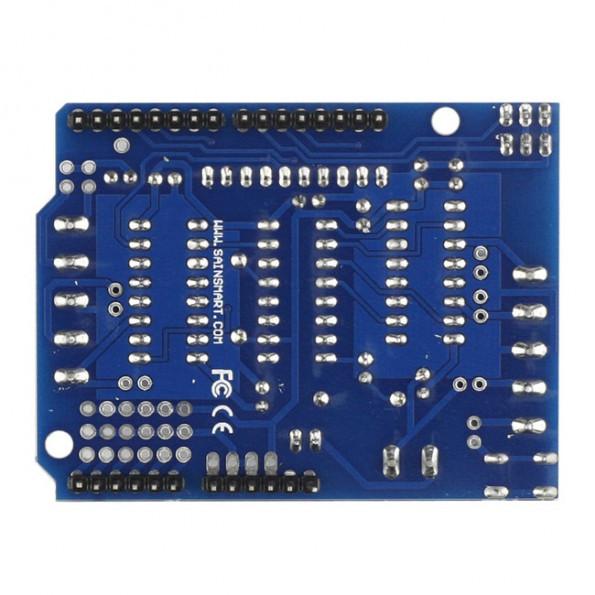

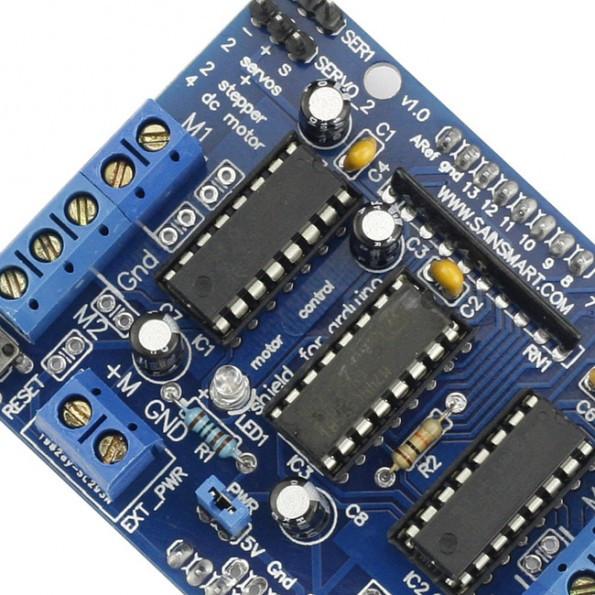

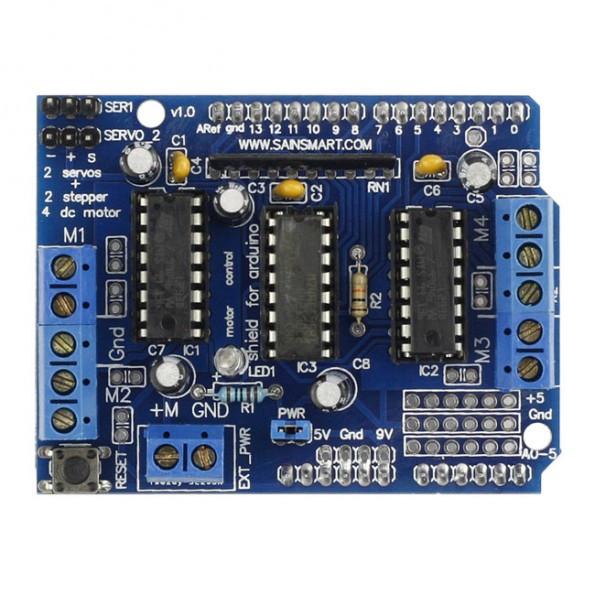

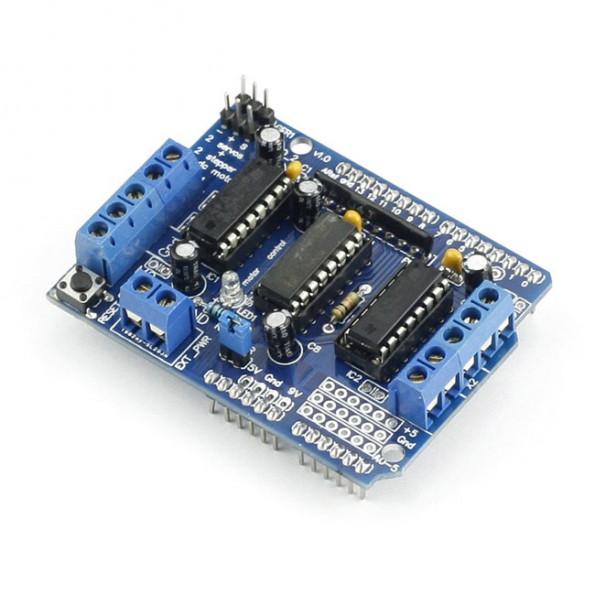

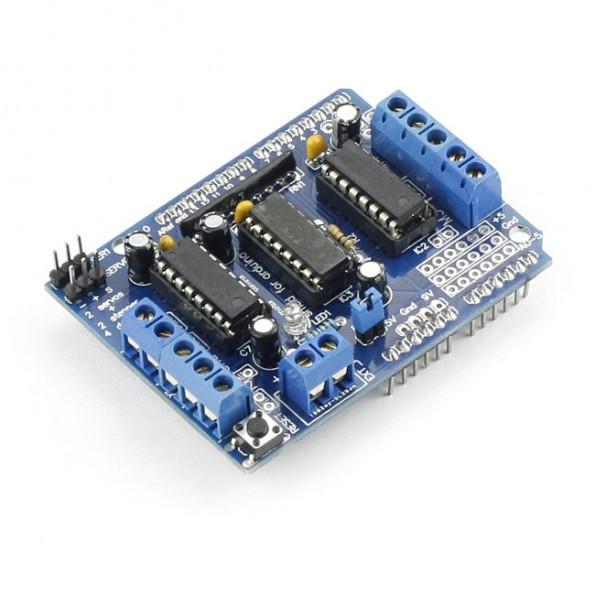

L293D Arduino Motor Driver Schield

Marke: SainSmart SKU: 101-50-115
€5,99 €12,99 Save €7,00

Der L293D ist ein monolithisch integrierter 4-Kanal-Hochspannungstreiber mit hohem Stromverbrauch

Kann 4 Gleichstrommotoren oder 2 Schrittmotoren oder 2 Servos antreiben.
Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Drehzahlauswahl.
Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule oder interleaved Stepping.
4 H-Brücken: Pro Brücke werden 0,6 A (1,2 A Spitzenstrom) mit Wärmeschutz bereitgestellt. Motoren können mit 4,5 V bis 10 V Gleichstrom betrieben werden.

Ups, 0 verfügbar.

cBESCHREIBUNG
Der L293D ist ein monolithisch integrierter 4-Kanal-Hochspannungstreiber mit hohem Stromverbrauch.
Grundsätzlich bedeutet dies, dass Sie mit diesem Chip Gleichstrommotoren und Stromversorgungen mit bis zu 10 Volt verwenden können. Dies sind einige recht große Motoren. Der Chip kann einen maximalen Strom von 600 mA pro Kanal liefern. Der L293D-Chip wird auch als H-Typ bezeichnet -Brücke.



Wir haben auch eine Auswahl an Basic Starter Kit, Deluxe Starter Kit und Ultimate Starter Kit, die dieses Schild verwenden.



FEATURE
Die H-Brücke ist typischerweise eine elektrische Schaltung, die es ermöglicht, eine Spannung über eine Last in jeder Richtung an einen Ausgang anzulegen, z. Motor.
2-Schnittstelle für 5-V-Servo, verbunden mit dem hochauflösenden dedizierten Timer des Arduino - kein Jitter.
Kann 4 Gleichstrommotoren oder 2 Schrittmotoren oder 2 Servos antreiben.
Bis zu 4 bidirektionale Gleichstrommotoren mit individueller 8-Bit-Drehzahlauswahl.
Bis zu 2 Schrittmotoren (unipolar oder bipolar) mit Einzelspule, Doppelspule oder interleaved Stepping.
4 H-Brücken: Pro Brücke werden 0,6 A (1,2 A Spitzenstrom) mit Wärmeschutz bereitgestellt. Motoren können mit 4,5 V bis 10 V Gleichstrom betrieben werden.
Pull-Down-Widerstände halten die Motoren während des Einschaltens deaktiviert.
Reset-Knopf.
2 externe Spannungsversorgungsschnittstelle für getrennte Logik- / Motorversorgungen.
Getestet kompatibel für Arduino Mega, Diecimila & Duemilanove.
Größe: 6,8 cm x 5,5 cm x 2 cm - 2,68 Zoll x 2,17 Zoll x 0,79 Zoll.


WAS IST IM PAKET
1x L293D Arduino Shield
