[discontinued] DSO320 Einkanal Mini Oszilloskop Kit

[discontinued] DSO320 Einkanal Mini Oszilloskop Kit

brand: SainSmart SKU: 101-10-186
€16,99

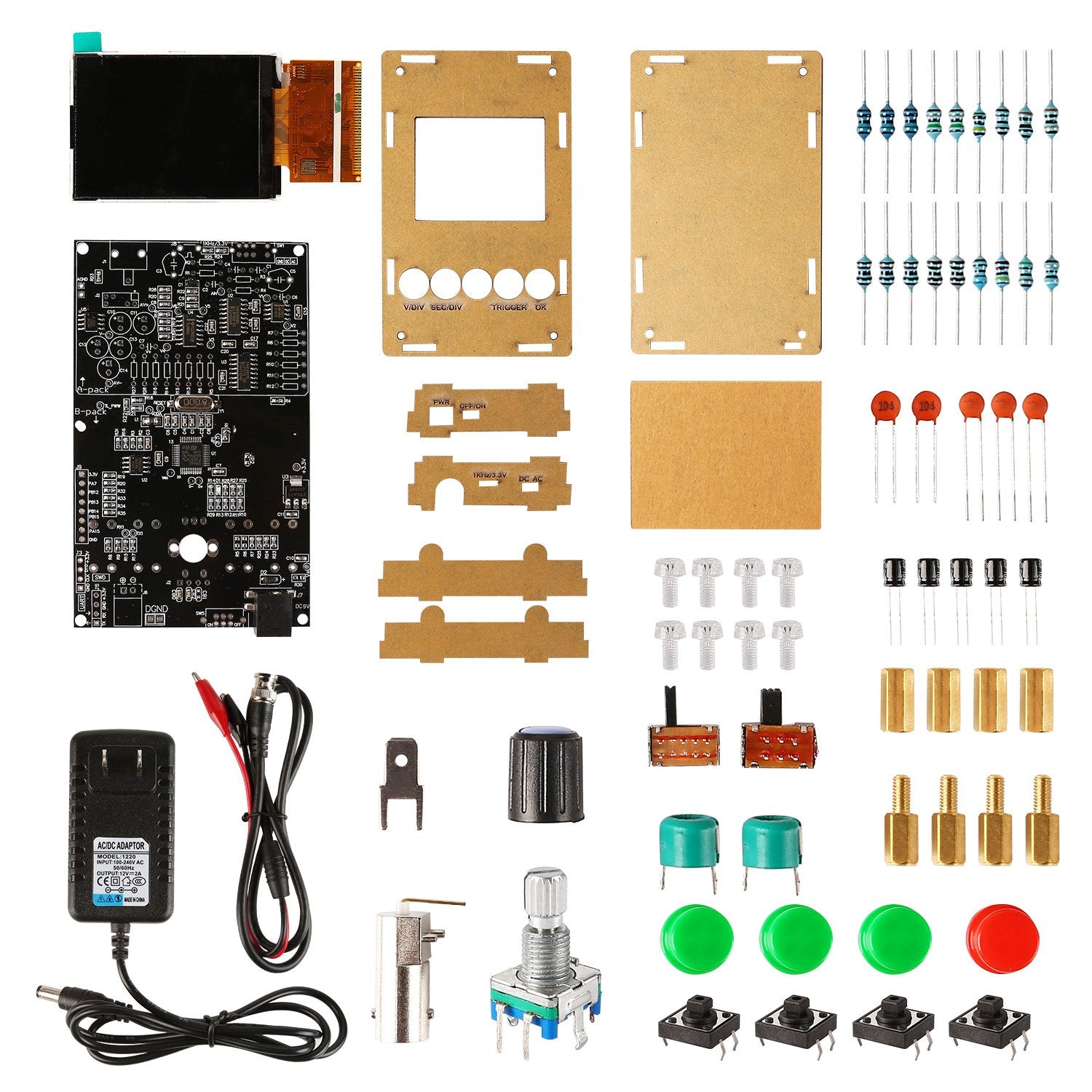

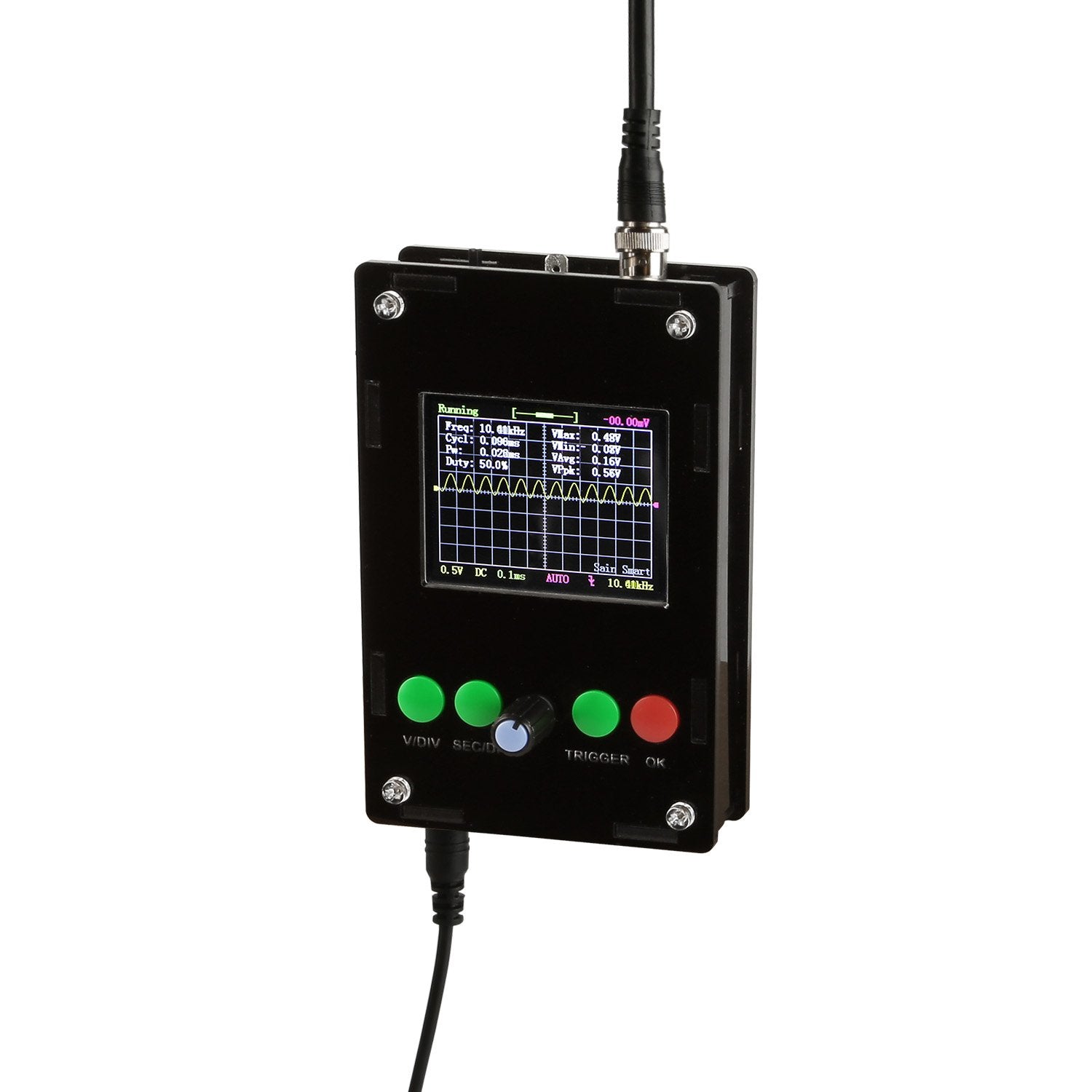

Dieses Mini-Oszilloskop wurde für elektronische Bastler entwickelt, um sich mit Elektronik, Löten, Programmieren und STM32 vertraut zu machen. Es enthält eine Hauptplatine, ein TFT-LCD und andere elektronische Komponenten, um ein funktionsfähiges digitales Mini-Oszilloskop zu bauen.

Eigenschaften:

Verwenden Sie den STM32-Chip. Es läuft schneller als DSO138 und hat einen guten Datenfluss.
Vorprogrammiert. Die Anschaltbaugruppe wird vor dem Verlassen des Werks programmiert und getestet. Es ist von hoher Qualität und sicher zu bedienen.
Voller Spaß. Es ist ein DIY-Kit und macht Spaß, Ihr eigenes Oszilloskop zu bauen. Besonders geeignet für diejenigen, die an Löten und STM32 interessiert sind.

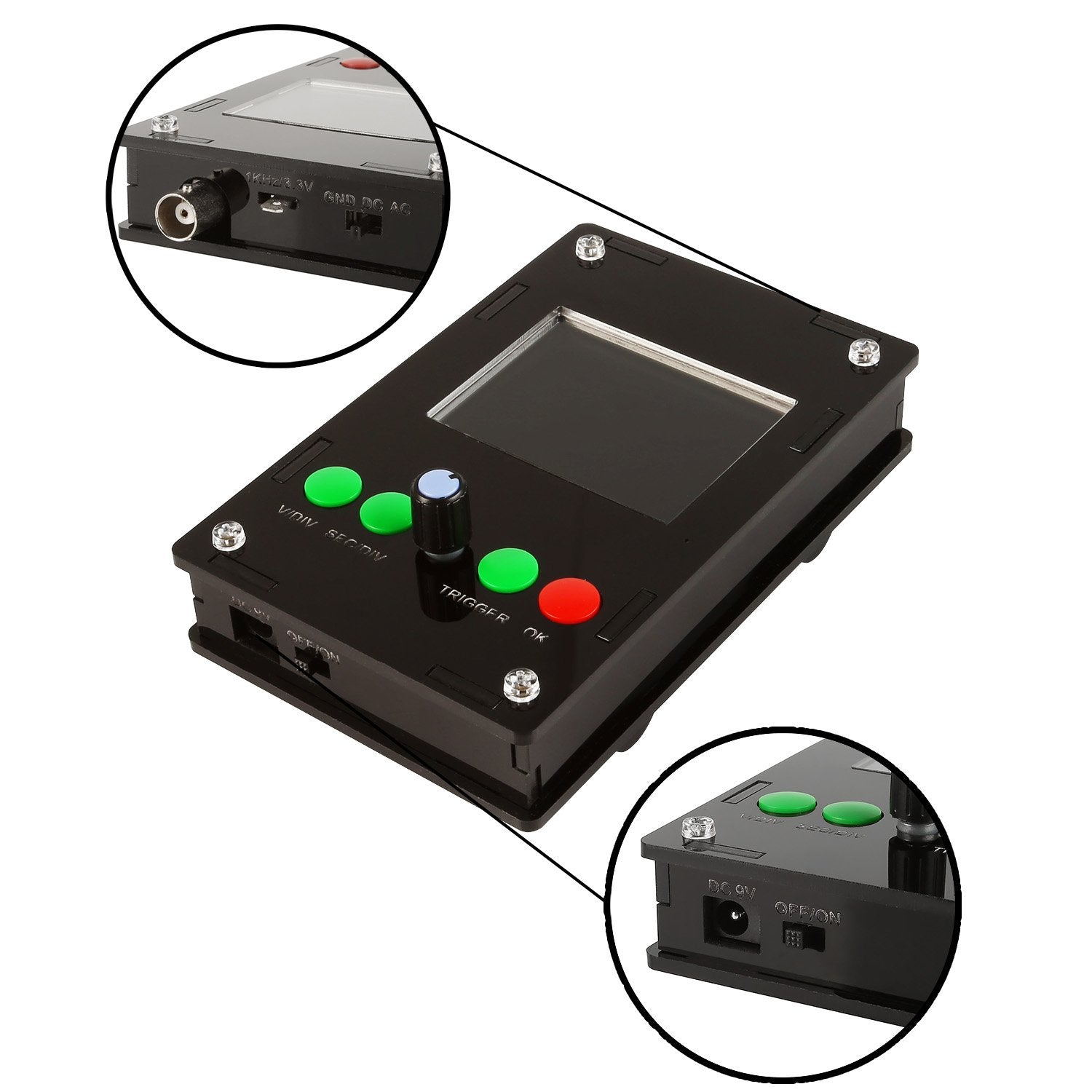

Mit coolen schwarzen Fall. Im Gegensatz zu DSO138 verfügt SainSmart DSO320 über ein cooles schwarzes Gehäuse, das die Verwendung beim Lehren und Testen erleichtert.

Ups, 0 verfügbar.



Hinweis: Für dieses Oszilloskop ist eine Gleichstromversorgung von 9 V und 200 mA erforderlich (nicht mehr als 10 V, da es sonst verbrannt werden kann).

SPEZIFIKATION
Modell: DSO320
Eingangsimpedanz: 1 MΩ
Analoge Bandbreite: 0 bis 200 kHz
Maximale Eingangsspannung: 50 Vss (1: 1-Sonde), 400 Vss (10: 1-Sonde)
Maximale Echtzeit-Abtastrate: 1Msps
Kommt 1 Hz / 3,3 V Rechteckwellen-Testsignalquelle
Genauigkeit: 12Bit
Abtastpuffertiefe: 1024 Bytes
Vertikale Empfindlichkeit: 5 mV / Div - 20 V / Div
Einstellbare vertikale Verschiebung und mit Anweisungen
Kopplungsarten: DC / AC / GND
Der horizontale Zeitbasisbereich: 10μs / Div - 50s / Div (1-2-5 progressive Weise)
Mit automatischem, regulärem und One-Shot-Modus ist es einfach, die Momentwellenform zu erfassen
Verfügbare Trigger für steigende oder fallende Flanke
Einstellbare Abzugspegelposition und mit Anweisungen
Beobachtbare vorherige Triggerwellenform (negative Verzögerung)
Kann jederzeit die Wellenformanzeige einfrieren (HOLD-Funktion)

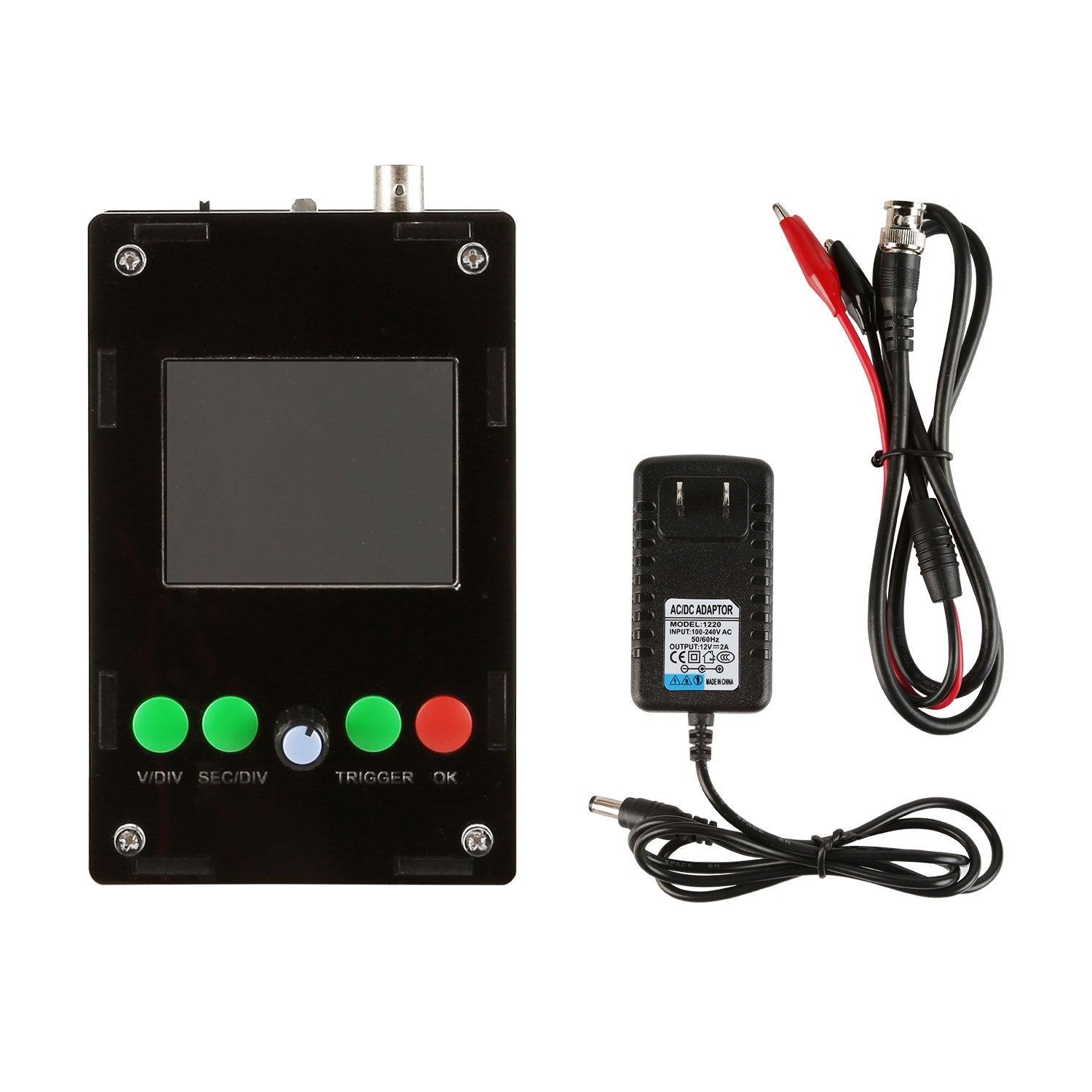

WAS IST IM PAKET
1x DSO320 Oszilloskop DIY Kit
1x Sonde
1x Netzteil
