Einführung
Das CFL55-33 Laser-Modul ist ein kostengünstiges Upgrade, das für Kreative entwickelt wurde, die hohe Leistung ohne hohen Preis wünschen. Mit einer integrierten Platine bleibt dieses Modul kompakt und sauber, was es zu einem idealen Begleiter für kleine bis mittelgroße CNC-Maschinen macht. Sein leichtes Design beeinträchtigt nicht die Leistung oder Benutzerfreundlichkeit. Es ist einfach zu installieren, benötigt keine externe Stromversorgung und ist mit einem Fokussierungshilfeschutz ausgestattet, der Präzision und Sicherheit gewährleistet. Vollständig kompatibel mit mehreren Genmitsu CNC-Modellen, ist es das perfekte Werkzeug, um Lasergravurfunktionen in Ihre Werkstatt zu integrieren.
Kompatibilität

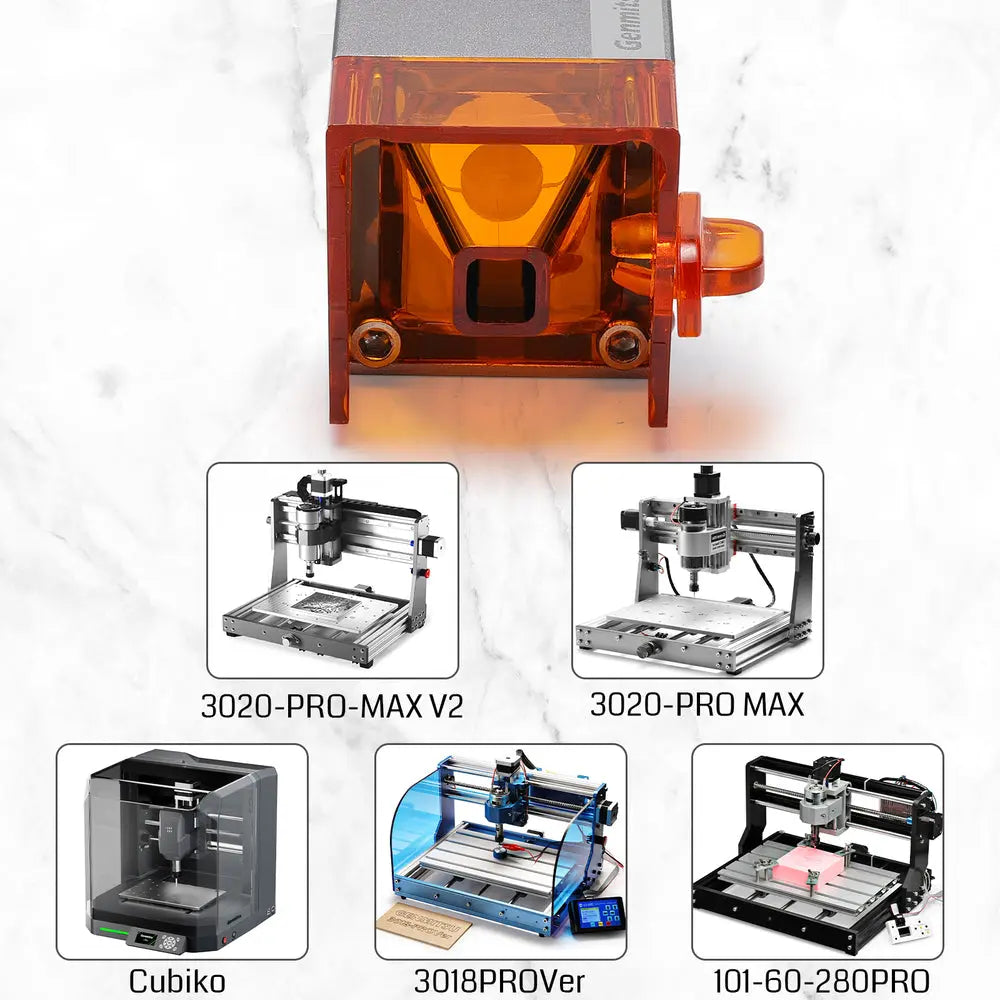

Dieser 5,5W-Diodenlaser mit einer Wellenlänge von 445nm ist speziell für die Verwendung mit den Genmitsu Cubiko, 3018-PROVer, 3018-PRO und 3020-PRO MAX CNC-Maschinen konzipiert.
Spezifikationen
- Laserleistung: 5,5W

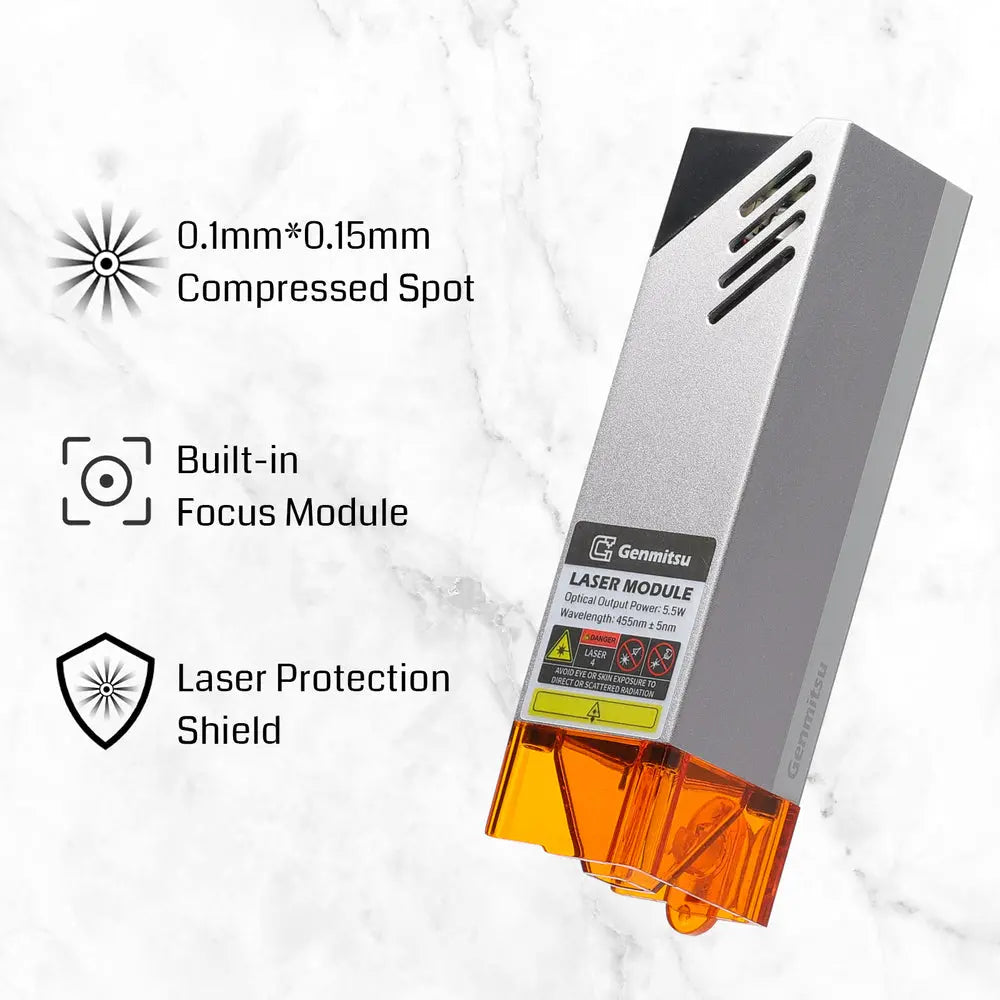

- Spotgröße: 0,1 x 0,1 mm
- Fokussierlänge: 30 mm
- Laserwellenlänge: 455 ± 5 nm
- Eingang: 12V / 2,5A
Anwendungen
- Anwendung: Geeignet für Desktop-Lasergravierer, CNC-Router, Laserschneider und 3D-Drucker

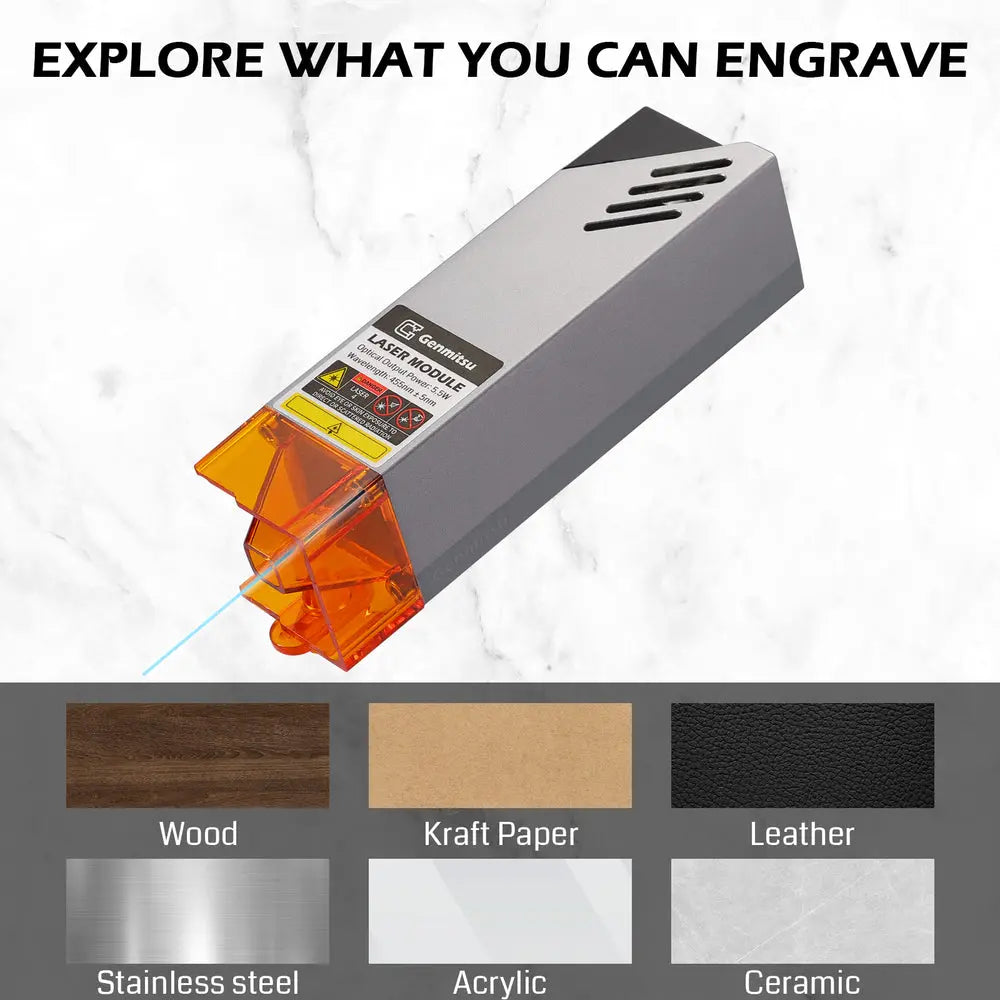

- Gravierbare Materialien: Karton, Kunststoff, PCB, Aluminiumlegierung, Edelstahl, schwarzes Metall usw.
- Schneidbare Materialien: Holz, Acryl, Karton, Vliesstoff, Bambus, laserfesten Kunststoff usw.
Leistung
- Elektrische Schnittstelle: XH2.54-3 Pin Terminal (Dreiadriges Kabel, a: PWM +, b: GND, c: 12VDC)

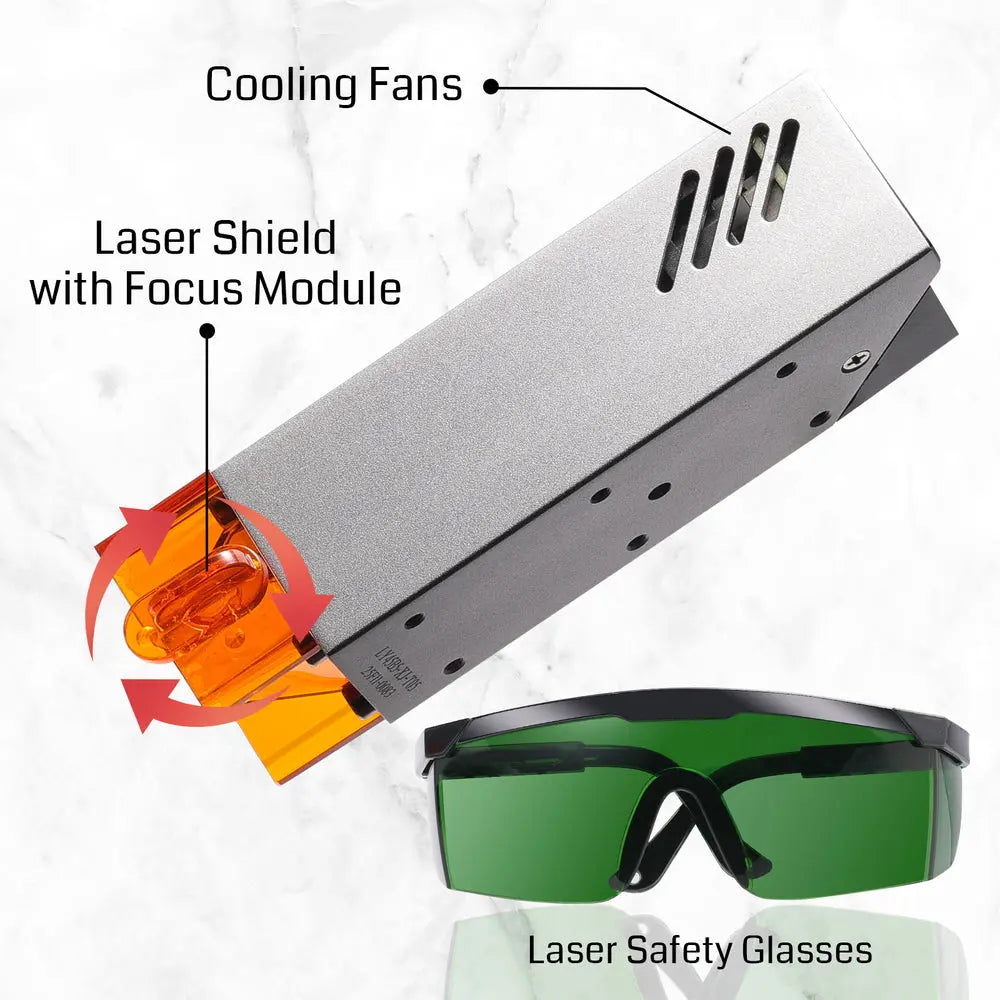

- Laserschutz: Ein beweglicher Laserschutz, der den Laserstrahl effektiv abschirmt, ohne seine Arbeitsposition zu beeinträchtigen.
Was ist im Lieferumfang enthalten
- 1 x Laser-Modul
- 1 x Verbindungskabel, geeignet für Controller mit 12V GND PWM-Anschluss
- 1 x Fokussierungs-Kalibrierungswerkzeug, 30 mm
- 1 x Benutzerhandbuch
Häufig gestellte Fragen (FAQs)
Über größere Spindelhalterungen
Derzeit ist das Laser-Modul nur mit einer 42-mm-Spindelhalterung kompatibel. Wenn Sie es mit einer größeren Spindelhalterung verwenden möchten, verwenden Sie bitte die unten stehende Datei für 3D-Druck oder CNC-Gravur.
Diese Datei enthält Spindelhalterungen in den Größen 52 mm, 65 mm und 69 mm.
Dateien für Spindelhalterungen (einschließlich DXF, STEP, SVG), hier klicken zum Herunterladen.
Vorsichtsmaßnahmen
- Bitte lesen Sie die Anleitung vor der Verwendung sorgfältig durch.
- Direkte Exposition gegenüber dem Laserstrahl kann schwere Verbrennungen und Augenschäden verursachen. Stellen Sie sicher, dass Sie beim Arbeiten in der Nähe des Lasers geeignete Laserschutzbrillen tragen.
- Kenntnis der Kompatibilität des Laser-Moduls sowie der maximalen Eingangs- spannung und -stromstärke, um Schäden am Laser zu vermeiden.
- Beim Gravieren von reflektierenden Materialien wie spiegelndem Edelstahl wird empfohlen, die Materialoberfläche vor dem Gravieren mit einem Marker schwarz zu bemalen, um Schäden durch den Laser und unerwünschte Laserexposition durch den reflektierenden Laserstrahl zu verhindern.
- Nach langen Arbeitsstunden mit dem Laser sammeln sich Rückstände von Rauch und Schmutz auf der Laserlinse an; die Linse muss regelmäßig gereinigt werden. Nach der Arbeit mit öligen Materialien, wie z. B. Kiefernholz, ist eine zeitnahe Reinigung der Linse erforderlich.
- Reinigungsmethode: Verwenden Sie ein Wattestäbchen, das in Alkohol getaucht ist, um die Linse abzuwischen.
- Bitte verwenden Sie ein Rauchabzugssystem und stellen Sie sicher, dass der Raum oder Bereich, in dem Sie den Laser betreiben, gut belüftet ist.
